2017-07-04

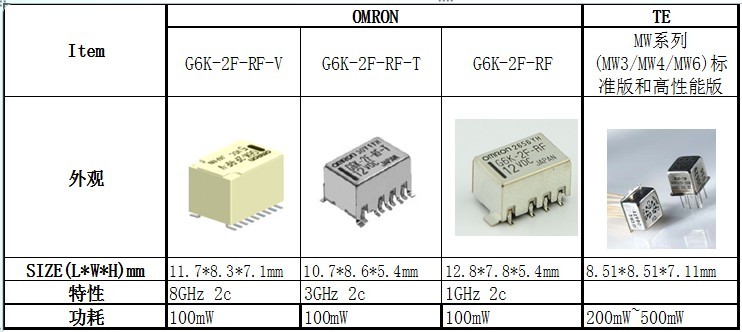

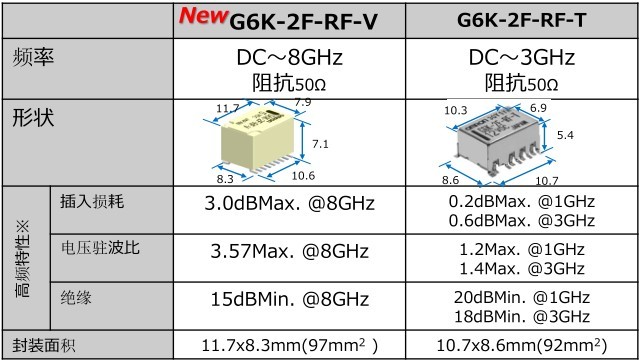

歐姆龍G6K-2F系列中的新款8GHz , 適合ATE市場的更高頻率需求。G6K-2F-RF-V 能實現優良信號質量，同時插入損耗穩定。
特性：
1.DPDT(2c), 適用于差分傳輸信號。
2.用于高速信號切換，可達9.6Gbps。
3.低功耗100mW。
4.更小體積，表面貼裝端子。
市場對于高頻繼電器的需求越來越廣泛。那對于高頻繼電器的定義，下面簡述一下：
高頻繼電器是一種幾乎能無失真地傳輸并切換高頻信號的繼電器；以最低的插入損耗和盡可能低的電壓駐波比(VSWR), 在觸點閉合狀態下傳輸高頻信號；而在斷開狀態下, 觸點系統則有盡可能高的隔離度。
隨著模擬信號和數字信號速率不斷攀升，無線通信、寬帶接入以及自動控制設備等均需要高頻繼電器進行RF切換，一方面要求繼電器切換頻率大幅擴展，另一方面要求其在擴展頻率的同時確保RF信號不失真，這就對高頻繼電器的性能提出了高要求;
而歐姆龍新出的G6K-2F-RF-V 8Ghz將在特性及性能方面都有明顯優勢；
高頻繼電器除一般的繼電器特性外，還需要具備高頻特性，有以下幾種：
1. 隔離
隔離又被稱為串?dāng)_，相當于一般繼電器的絕緣電阻。在高頻設備中當觸點打開時，觸點之間會發生信號遺漏。將信號的遺漏程度稱為隔離。
2. 插入損失
插入損失，相當于一般繼電器的接觸電阻。高頻回路中，觸點閉合時，觸點之間會發生信號損失。將信號的損失程度稱為插入損失
3. 反射損耗
在高頻回路中，信號不一定都是流向一個方向的?如存在阻抗的不整合，信號會在該地點發生反射。將信號的反射程度稱為反射損耗，在一般繼電器的特性中，不存在相當于反射的特性。
4. VSWR
VSWR是Voltage Standing Wave Ratio的簡稱，又稱為電壓駐波比。
歐姆龍G6K-2F系列，規格配備DC電壓規格有：DC3, 4.5, 5, 12, 24 ， Made in Japan.
