電氣及光學特性(Ta＝25℃)
項目
符號
特性值
單位
條件
MIN. TYP. MAX.
發光側 正向電壓 VF --- 1.1 1.3 V IF = 5mA
反向電流 IR --- --- 10 μA VR = 5V
峰值發光波長 λP --- 940 --- nm IF = 20mA
受光側 光電流 IL 100 --- 900 μA IF = 5mA,
VCE = 5V
暗電流 ID --- 10 100 nA VCE = 10V,
0×
集電極·發射極之間飽和電壓 VCE (sat) --- 0.1 0.4 V IF = 20mA,
IL = 100μA
峰值分光靈敏度波長 λP --- 900 --- nm VCE = 5V
上升時間 tr --- 19 --- μs VCC = 5V,
RL = 100Ω,
IL = 500μA
下降時間 tf --- 26 --- μs VCC = 5V,
RL = 100Ω,
IL = 500μA
注. 上升時間、下降時間的定義如下圖所示。

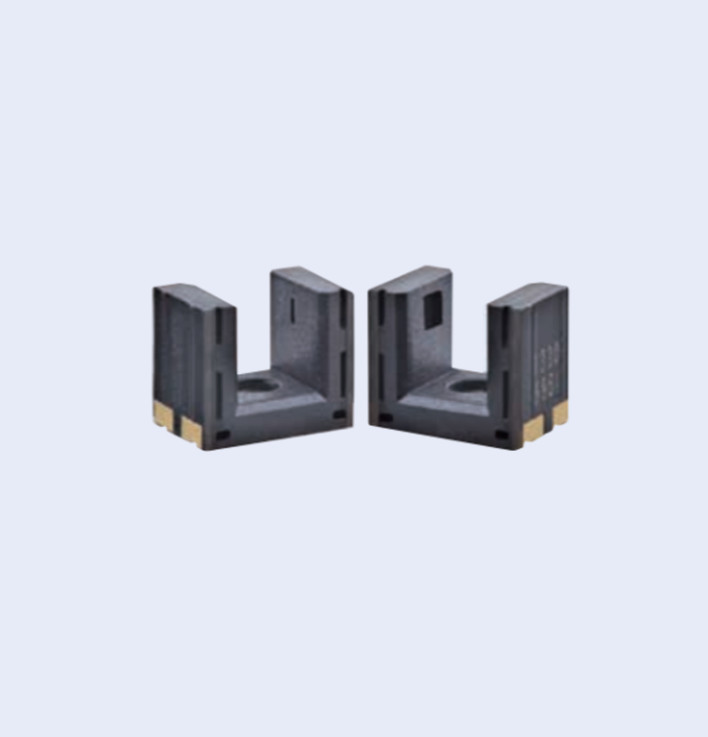

EESX1330:Dimensions

外裝規格
連接方式 重量 (g) 材質
外殼
表面封裝型 0.2 PPS
